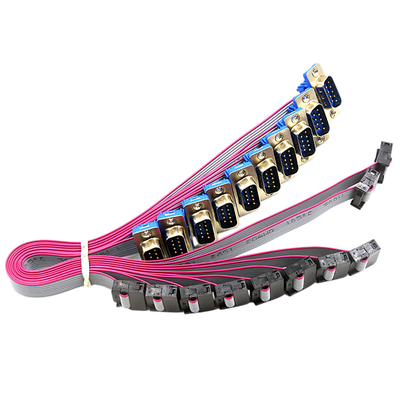

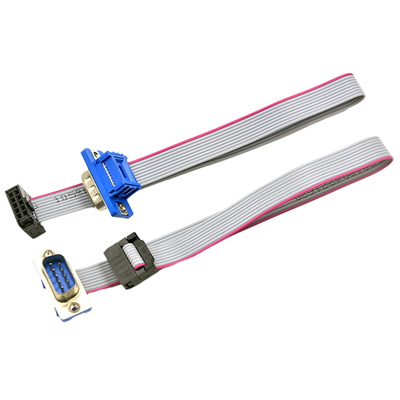

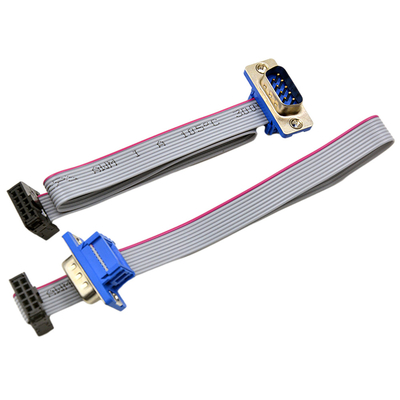

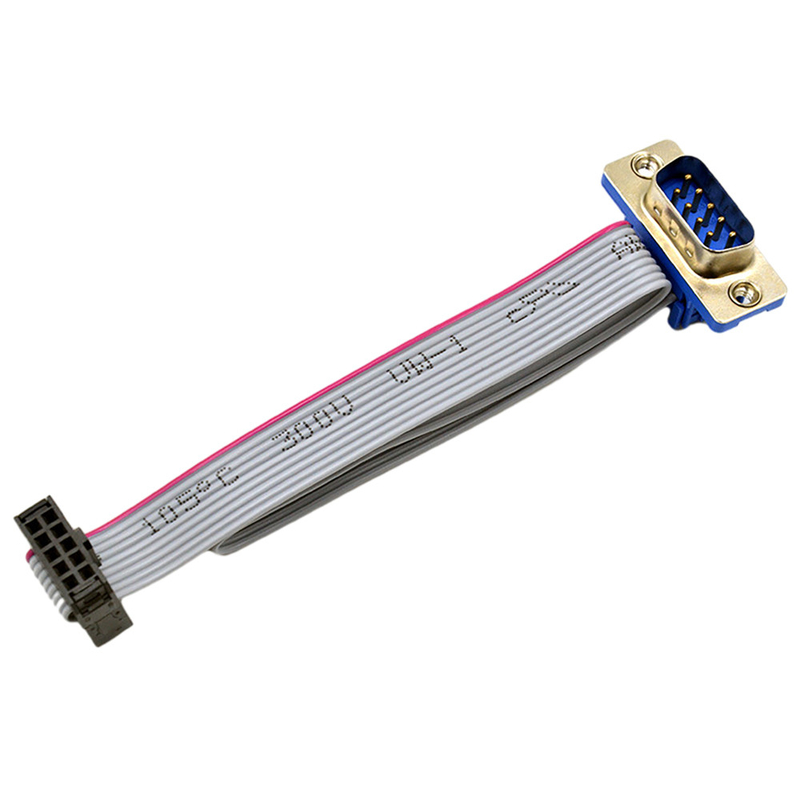

OEM 2,54 женщина ленточного кабеля IDC DB9 тангажа Mm мужская для держателя панели

Описание продукта:

Кабельные сборки IDC — идеальное решение для ваших потребностей в электропроводке и кабелях.Эти кабельные сборки с шагом 2,54 мм предназначены для высокоскоростной передачи данных и оснащены разъемом с прорезью изоляции (IDC), который обеспечивает надежное и безопасное соединение в приложениях.Наши кабельные сборки IDC изготавливаются из комбинации плоского ленточного кабеля и материалов проводников, таких как медь OFC, чистая медь и луженая медь, с вариантами сечения проводов от AWG32# до AWG28#.Температурный диапазон составляет от -25℃ до +85℃, что делает их идеальными для различных применений.Наши кабельные сборки IDC хорошо подходят как для коммерческого, так и для промышленного применения и обеспечивают эффективный способ подключения электронных устройств.

Функции:

• Название продукта: Кабельные сборки ИДК
• Изоляционный материал: силикон, ПВХ, HDPE, TPE, тефлон и т. Д.
• Тип кабеля: UL2651, UL2464, UL2468
• Тип соединителя: Соединитель смещения изоляции
• Длина кабеля: минимум 50 мм
• Сертификация: UL, RoHS, ДОСТИГАЕМОСТЬ
• провод UL2464
• шаг 2,54 мм
• Соединитель смещения изоляции

Приложения:

Соединители и коннекторы широко используются в различных компьютерах, приборах, машинах, бытовой технике, автомобилях, цветных телевизорах и кондиционерах.Кроме того, их можно найти в светодиодных дисплеях, DVD и VCD.

Они обеспечивают надежный и экономичный способ соединения двух компонентов, соединяющих цепи и системы, обеспечивая при этом передачу цифровых или аналоговых сигналов.

Для быстрой, безошибочной работы и долговременной работы выбор правильного разъема имеет решающее значение.

Важно выбирать разъемы для конкретных приложений, поскольку они различаются по размеру и типу в зависимости от устройства, в котором они используются.

Технические параметры:

Этот тип плоского кабеля имеет серый цвет с красной кромкой и печатью.Другие доступные цвета: черный, желтый и красный, которые можно настроить по индивидуальному заказу.Он поставляется с расстоянием между линиями 1,27 мм и спецификацией провода 28AWG.Материал конструкции медной проволоки сначала покрыт, а затем скручен из луженой медной проволоки.

Проводник с медным сердечником поставляется в 7/0,12 мм, хотя другие размеры, такие как 7/0,08 мм, 7/0,09 мм, 7/0,1 мм, 7/0,16 мм и 7/0,2 мм с 7 жилами медного провода, также доступны. доступный.Упаковка производится в пачки по 10 штук в мешках и коробках общей длиной 250 футов/76,5 м или 500 футов/153 м.Диаметр проводника 0,12 ± 0,005 мм, коэффициент удлинения проводника 18% и выше.Площадь поперечного сечения проводника составляет 0,36 мм2, расстояние между витками проводника 10,7 мм.

Толщина изоляции составляет минимум 0,10 мм и в среднем 0,23 мм.Толщина провода в диаметре 0,9 ± 0,05 мм, изоляция 100,00% по удлинению.Прочность изолятора на растяжение составляет 1,066 кг/м², при искровом испытании 3,0 кВ/0,15 SPC и выдерживаемом напряжении 2 кВ 10 мА/.Сопротивление проводника ≤ 237 Ом/RM, а сопротивление изоляции ≥ 100 мОм/RM.Емкость 40 пф/м, импеданс 100 Ом.Рабочая температура составляет от -40 °C до +105 °C, а изоляционное покрытие выполнено из экологически чистого ПВХ 45P (RoHS) 8058 серого цвета.

С точки зрения требований к испытаниям внешний вид должен быть хорошим, без дефектов литья на пластиковых деталях, а на металлических деталях не должно быть царапин, деформаций и т. д. Характеристики включения-выключения должны соответствовать указанным требованиям.

Настройка:

Индивидуальные услуги для продукта, кабельных сборок IDC, от RCH, модель IDC001, происходящих из города Дунгуань, Китай, сертифицированных IATF16949 и ISO9001.Минимальное количество заказа составляет 500 штук, цена колеблется от 0,05 до 5,0 долларов США за штуку.В каждом пакете упаковано по 100 штук.Срок доставки от 2 до 4 недель.Варианты оплаты включают TT, Paypal и Western Union.Возможность поставки составляет 100 тыс. штук в неделю.Доступные размеры шага: 0,8 мм, 1,0 мм, 1,27 мм, 2,0 мм, 2,50 мм, 2,54 мм и 3,96 мм.Диапазон температур -25℃~+85℃.Проводники могут быть из меди OFC, чистой меди или луженой меди, а изоляционные материалы включают силикон, ПВХ, HDPE, TPE и тефлон.Особое внимание уделяется плоским кабелям, проводам UL2464 и проводам UL2468.

Мы можем производить серии жгутов проводов кабельных сборок:
1. Автомобильный, мотоциклетный, автобусный, велосипедный, грузовой кабель в сборе
2. Электрический кабель и жгут проводов
3. Аудио, видео, радиокабель и жгут проводов iso
4. Промышленный жгут проводов
5. Жгут проводов бытовой техники
6. Провод предохранителя, жгут проводов игрового автомата
7. Питание, LVD, плоские RCA, USB-кабель
8. Кабельные сборки управления и панели управления
9. Кабель и жгут медицинского оборудования
10. Жгут проводов моделей самолетов

Поддержка и услуги:

Мы предоставляем техническую поддержку и сервис для наших кабельных сборок IDC.Наша команда опытных инженеров готова ответить на вопросы об установке, обслуживании и устранении неполадок.Мы также предоставляем индивидуальные инженерные услуги, включая проектирование и изготовление нестандартных сборок.

Наша служба технической поддержки работает круглосуточно и без выходных, чтобы ответить на ваши вопросы и дать рекомендации.У нас есть большая база данных с информацией о продуктах и ​​руководствами по устранению неполадок, которые помогут вам выполнить работу.Мы также проводим тренинги по нашим продуктам и услугам.

Наша сервисная служба оказывает услуги по ремонту и техническому обслуживанию на месте.Мы также предлагаем полный спектр услуг по установке, тестированию и сертификации.У нас есть опыт, чтобы гарантировать, что ваши системы работают с оптимальной производительностью.

Упаковка и доставка:

Упаковка и доставка кабельных сборок IDC:

Кабельные сборки IDC будут упакованы в герметичные пластиковые пакеты, защищены ударопрочными материалами, а затем надежно помещены в коробки из гофрированного картона.Коробки будут маркированы описанием продукта, номером партии и количеством.Затем коробки запечатываются пластиковой или металлической лентой или термоусадочной пленкой.

Коробки будут доставлены наземным, воздушным или морским транспортом, в зависимости от потребностей клиента.Доставка будет осуществляться надежным перевозчиком.Информация об отслеживании будет предоставлена ​​клиенту для отслеживания посылки.
